Hardware Manual Decoder

• Verificare se si sente un segnale acustico in cuffia o se il loop sul display diventa nero durante il passaggio di un transponder. Se funziona, ma sullo schermo del computer non viene visualizzato nulla, controllare il cablaggio tra il decoder e il computer.
• Controllare il cavo coassiale misurando la resistenza (con multimetro) tra il pin centrale e l'esterno del connettore BNC. La lettura dovrebbe essere di circa 100 kOhm dopo 30 secondi. In caso contrario, il coassiale deve essere sostituito.
• Controllare il filo del loop tagliando i fili del loop dalla scatola di connessione e misurando la resistenza tra i fili del loop nel binario. La lettura dovrebbe essere di circa 470 Ohm dopo 30 secondi. In caso contrario, il loop deve essere sostituito. Quando si (ri) ricollegano i cavi del loop alla scatola di connessione, saldare con i collegamenti adeguati (per ulteriori informazioni, consultare il manuale di installazione del sistema).

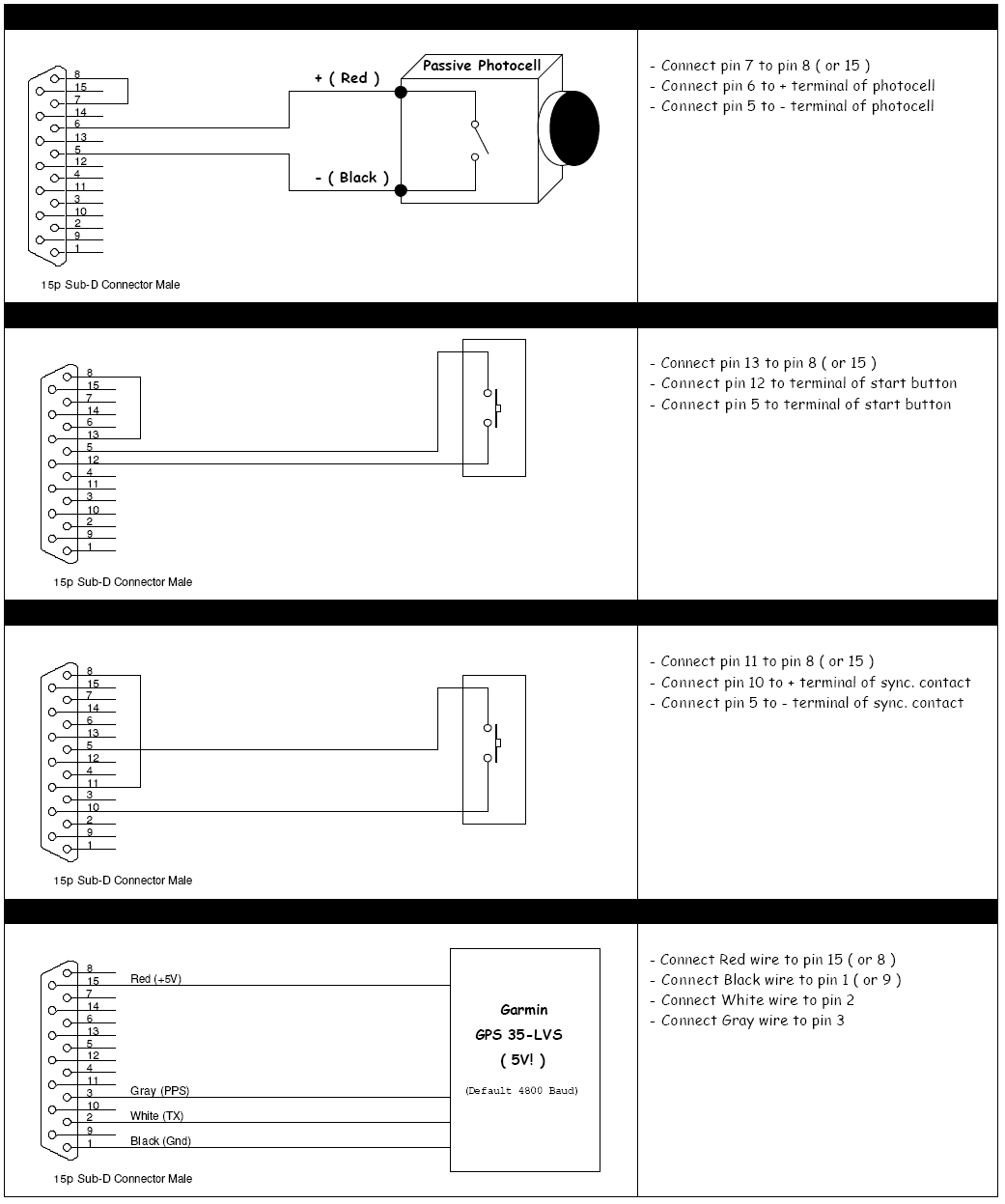

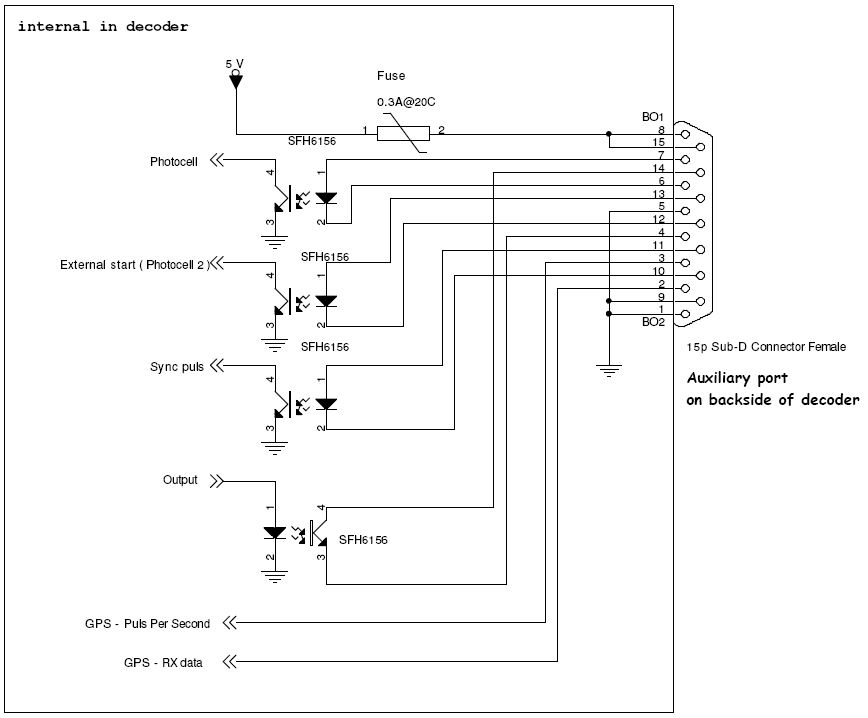

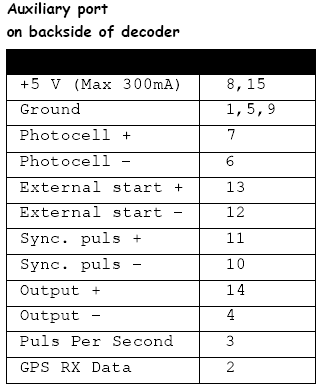

Il decoder MYLAPS è dotato di una porta ausiliaria (connettore sub D a 15 pin). La porta ausiliaria ha 3 ingressi, fotocellula 1, fotocellula 2, impulso di sincronizzazione e una porta di controllo per un ricevitore GPS. Tutti gli ingressi possono essere attivati ​​da un impulso di 5 VDC (5-15 mA). La Figura 1 spiega la configurazione della connessione. Per utilizzare una fotocellula, collegarla utilizzando il cavo della fotocellula MYLAPS o realizzare un cavo appropriato utilizzando la figura 1 di seguito. Sono disponibili due tipi di fotocellule, passiva e attiva. Entrambi funzionano come un interruttore; per collegare le fotocellule passive seguire il setup di collegamento in figura 1a e schema 1b. La fotocellula attiva può essere collegata direttamente ai pin di ingresso fotocellula / sincronizzazione - e +.
